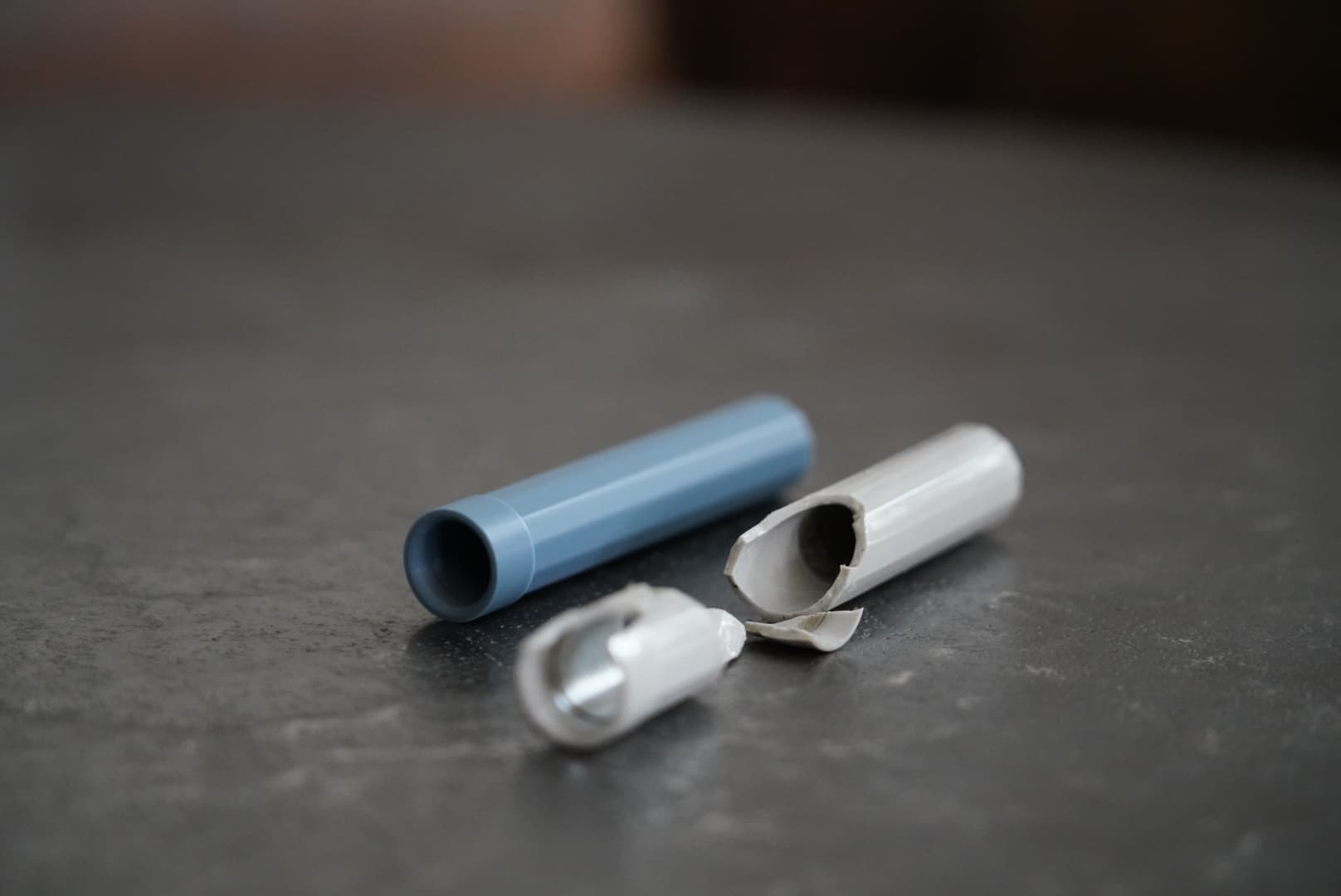

Ersatzteil nicht mehr lieferbar
Ein vorhandenes oder defektes Teil dient als Ausgangspunkt für die digitale Rekonstruktion.
REVERSE ENGINEERING · SCHWEIZ
Bestehende Bauteile digital rekonstruieren.
Wenn ein Ersatzteil nicht mehr erhältlich ist oder technische Unterlagen fehlen, rekonstruiert Schuppli Solutions das Bauteil als CAD-Modell – als Grundlage für Reparatur, Anpassung oder Neuanfertigung.
01 · LEISTUNG
Vom vorhandenen Teil zum nutzbaren CAD-Modell
Reverse Engineering beginnt mit dem, was bereits vorhanden ist: einem Bauteil, Fotos, ungefähren Massen oder vorhandenen technischen Informationen. Daraus wird die Geometrie nachvollzogen und als digitales 3D-Modell neu aufgebaut.
Der Fokus liegt nicht nur auf einer möglichst genauen Nachbildung. Wo es technisch sinnvoll ist, können Schwachstellen berücksichtigt und Geometrien für die spätere Herstellung angepasst werden. So entsteht eine belastbare digitale Grundlage statt einer reinen Kopie.
Das eignet sich besonders für defekte oder nicht mehr lieferbare Ersatzteile, ältere Maschinen und individuelle Komponenten, für die keine CAD-Daten mehr vorhanden sind.
02 · EINSATZ
Wann Reverse Engineering sinnvoll ist
Keine CAD-Daten vorhanden
Bestehende Geometrien werden nachvollzogen und als bearbeitbares 3D-Modell aufgebaut.
Bauteil gezielt verbessern
Kritische Bereiche können bei der Neukonstruktion funktional angepasst werden, sofern es die Anwendung erlaubt.
Basis für weitere Fertigung
Das rekonstruierte Modell kann als Grundlage für Prototypen, Einzelteile oder Kleinserien dienen.
03 · ABLAUF
So läuft ein typisches Projekt ab
Ausgangslage klären
Fotos, Masse, ein vorhandenes Bauteil und der Einsatzzweck liefern die wichtigsten Informationen.
Geometrie rekonstruieren
Die Form wird in CAD neu aufgebaut und auf Funktion, Passung und Herstellbarkeit ausgerichtet.
Lösung abstimmen
Das Modell wird anhand der bekannten Anforderungen geprüft und bei Bedarf angepasst.
Fertigung vorbereiten
Die digitalen Daten bilden die Grundlage für Prototyp, Einzelteil oder weitere Fertigungsschritte.
04 · ANWENDUNGEN
Typische Anwendungen
- Defekte Kunststoffteile
- Nicht mehr erhältliche Ersatzteile
- Halterungen und Adapter
- Maschinen- und Gerätekomponenten
- Individuelle technische Sonderteile
- Bauteile ohne vorhandene Zeichnung
Sie haben ein Bauteil oder eine Aufgabe, für die es keine Standardlösung gibt?
Fotos, ungefähre Masse und eine kurze Beschreibung reichen für eine erste Einschätzung.
